Идея этого устройства возникла давно и не у меня. А я решил повторить и попробовать, насколько реально работает и какой выигрыш даёт такой громкоговоритель при приёме телеграфных сигналов в условиях городских помех.

Телеграфный сигнал имеет обычно частоту от 600 до 800 Гц. Идея устройства заключается в создании звуковода в котором будет возникать узкий звуковой резонанс в пределах этих частот. За счёт этого резонанса будет усиливаться только звук телеграфного сигнала, а всё остальное, включая помехи подавляться. В итоге должна значительно возрасти громкость телеграфных сигналов, и повыситься их разборчивость. Изменением размера звуковода можно изменять его резонансную частоту и настраиваться на различные частоты телеграфных сигналов.

Сам громкоговоритель нарисован в Автокаде и напечатан на 3D-принтере, файлы для скачивания находится в конце заметки.

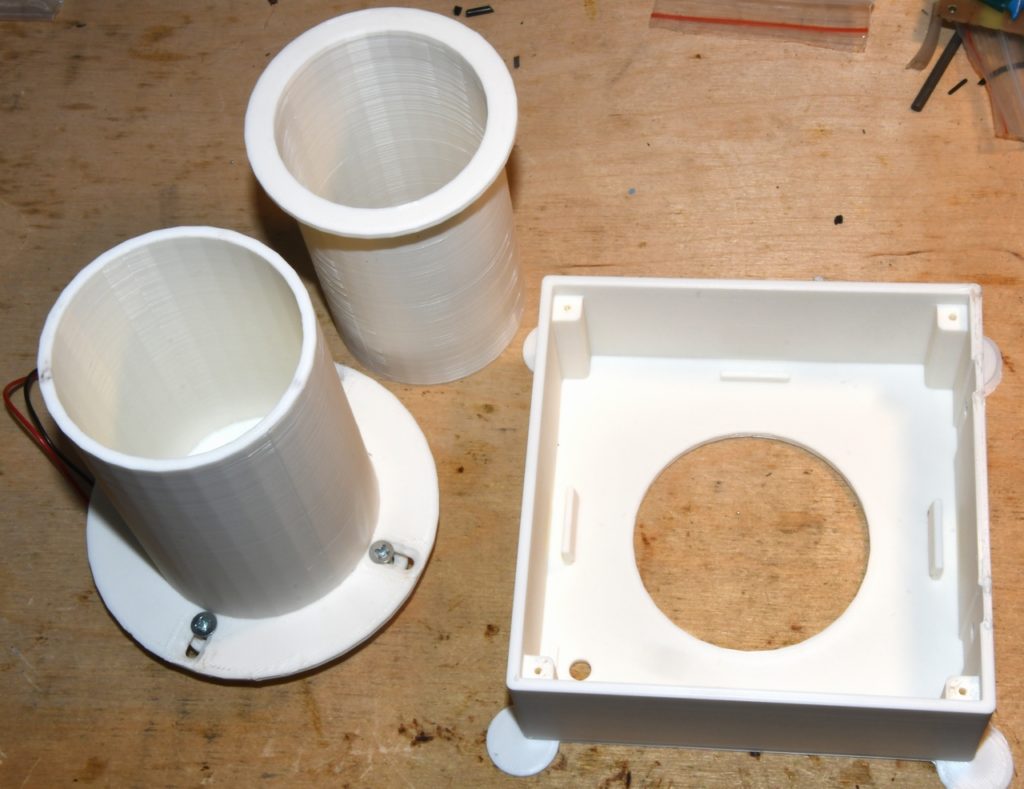

Конструкция состоит из трёх основных частей: корпуса-подставки, основания звуковода и подвижной части звуковода, задающей его размер.

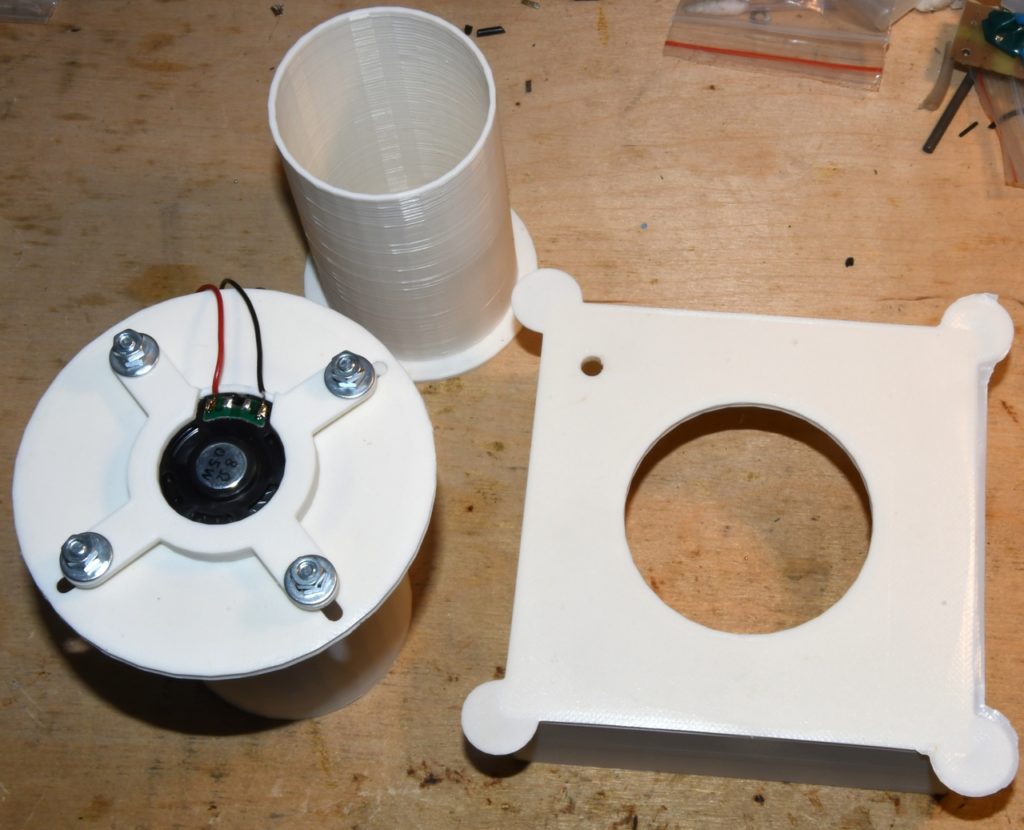

В основании звуковода закреплён динамик, который подключён к источнику телеграфного сигнала. Динамик прижат крестовиной, прикреплённой к звуководу винтами с потайной головкой.

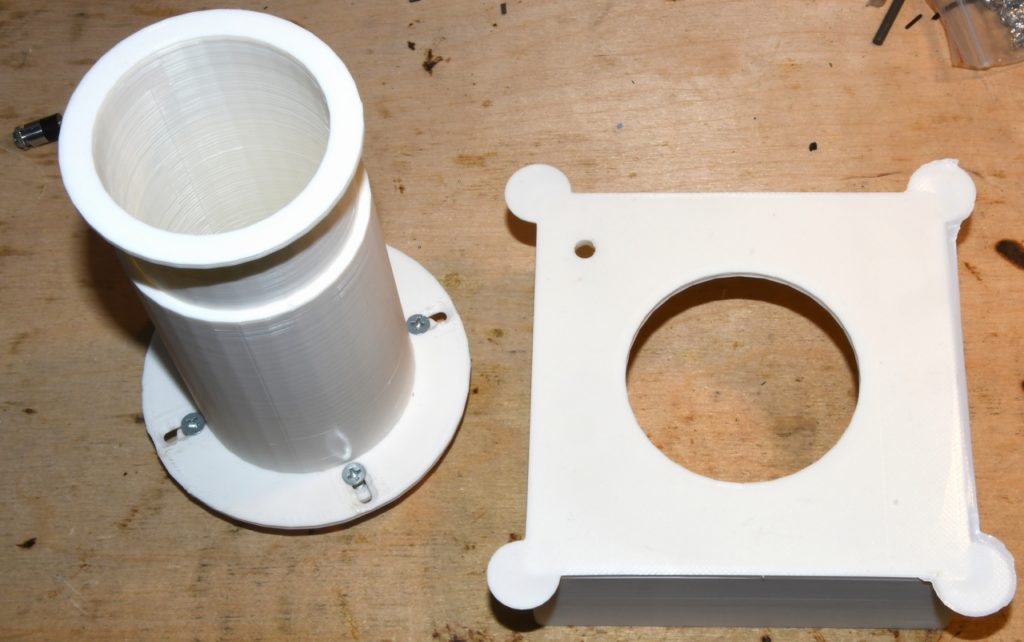

Подвижная часть звуковода изготовлена таким образом чтобы плотно входить в основание. За счёт чего можно изменять длину всего звуковода, а части его будут закрепляться друг относительно друга за счёт сил трения. Если подвижная часть будет проскальзывать, то можно намотать на неё малярную ленту и увеличить сцепление.

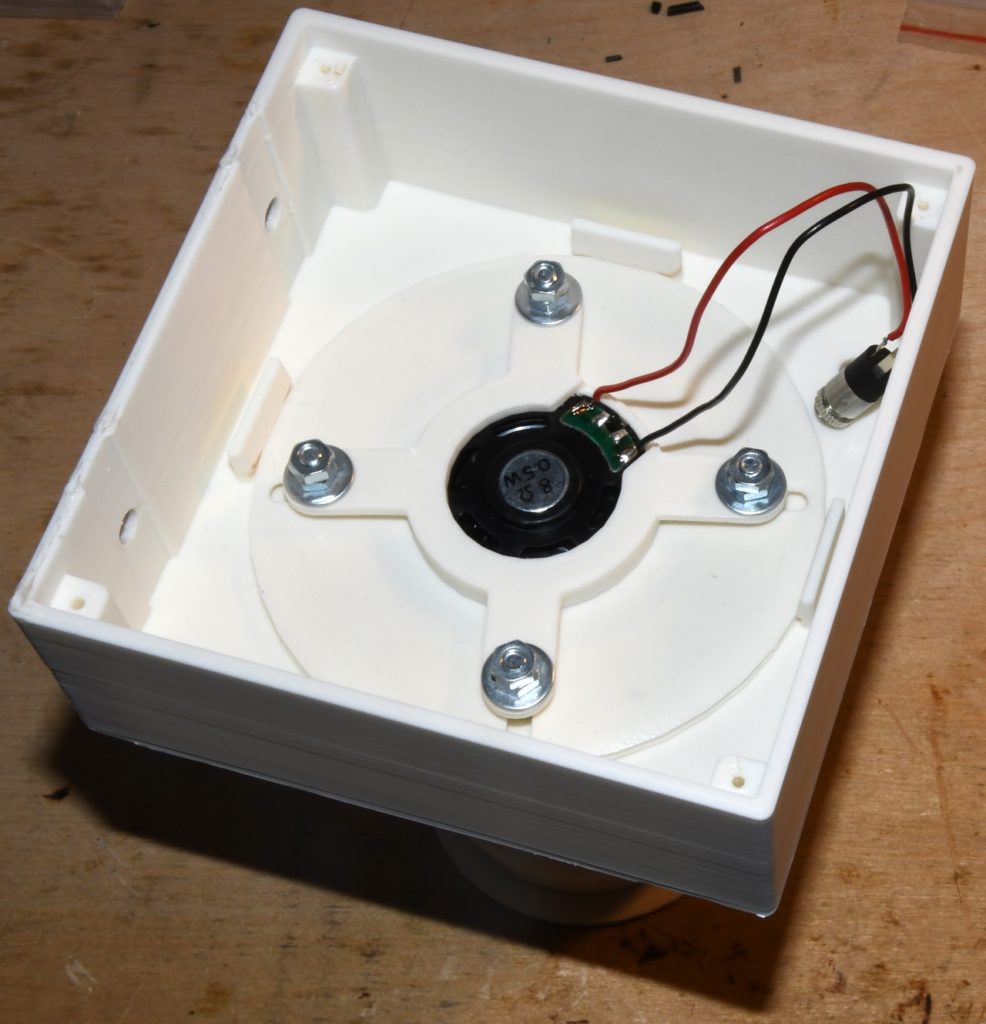

Воздуховод вставляется внутрь корпуса и закрепляется на защёлках. Винты с потайной головкой не мешают плотному прилеганию звуковода к корпусу. Если необходимо, можно дополнительно приклеить звуковод цианакрилатным клеем с содой или другим подходящим клеем.

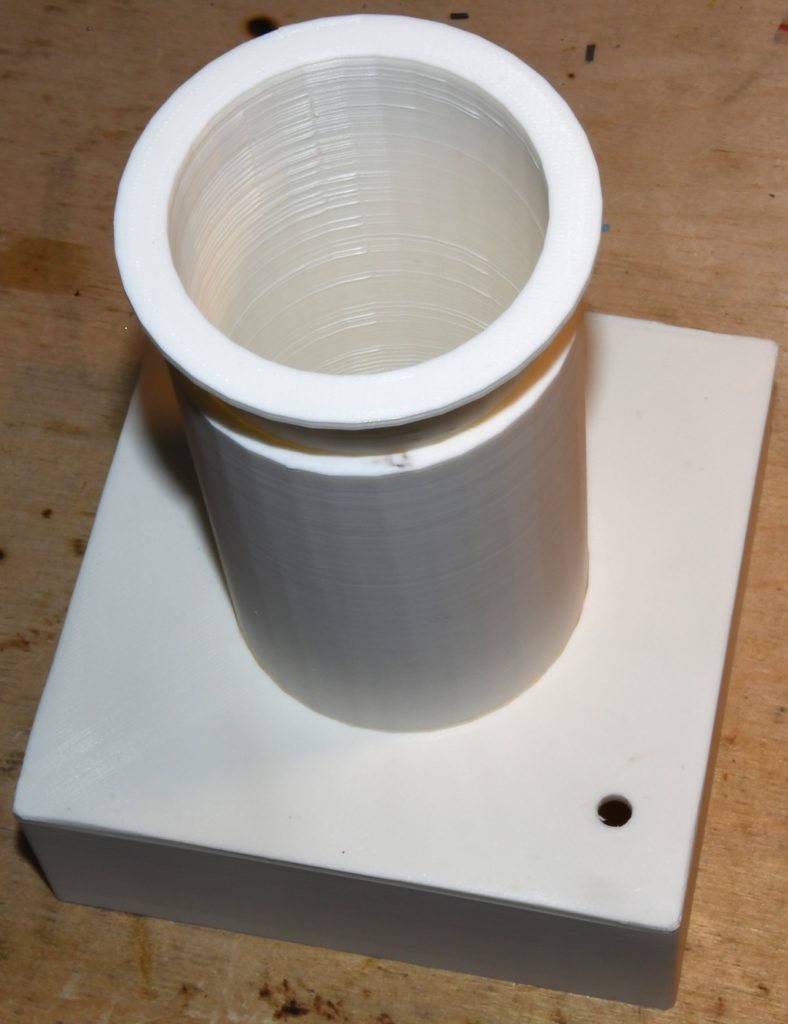

Вид с другой стороны.

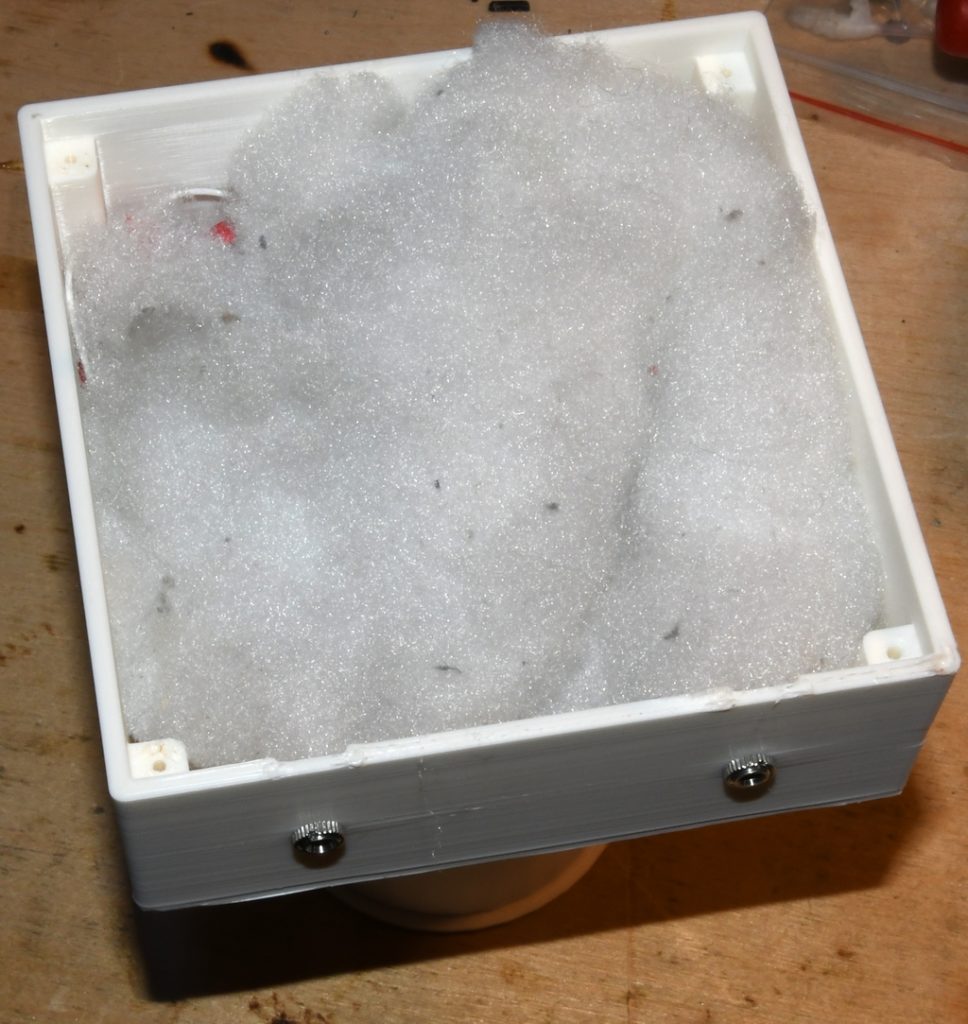

Весь свободный объём корпуса заполняется синтепоном или аналогичным материалом.

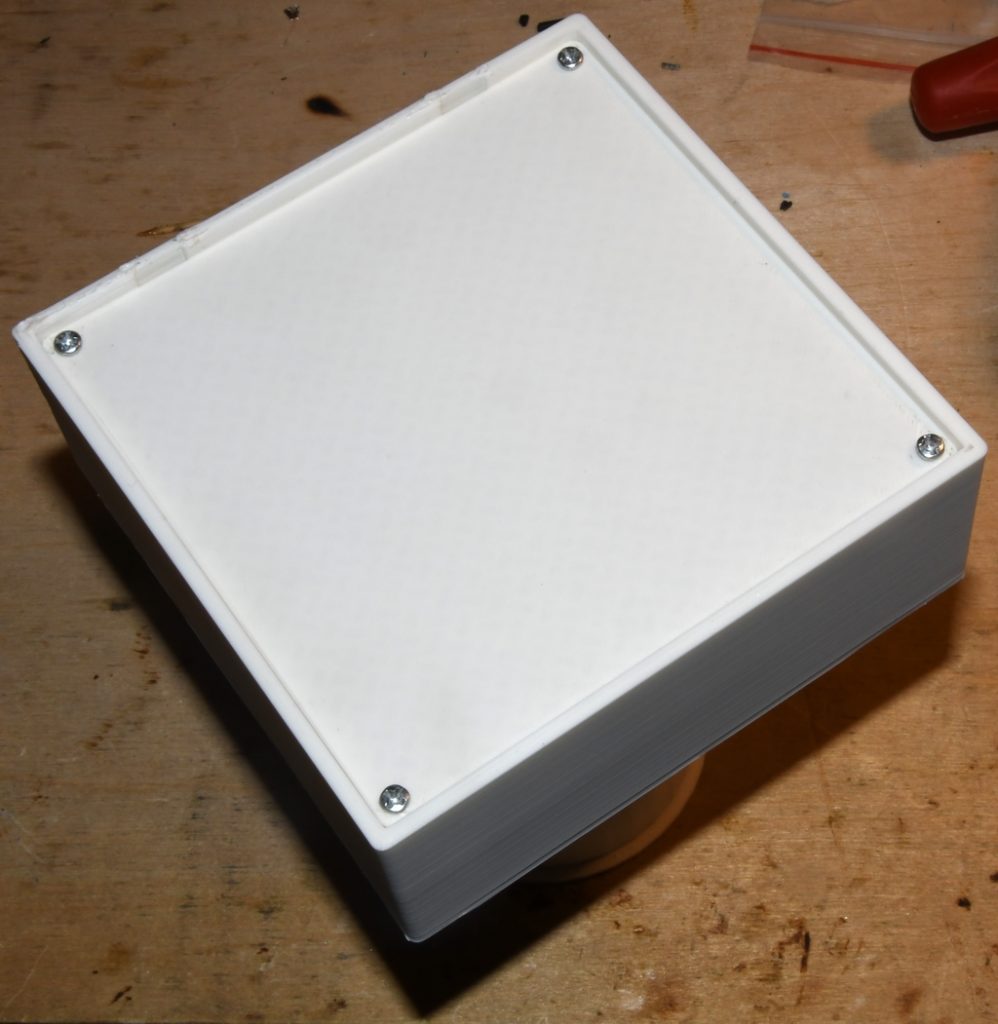

Привинчивается крышка корпуса.

К сожалению я не заснял электропроводку внутри.

В моём варианте она позволяет подключать к источнику сам резонансный громкоговоритель (разъём «вход»), а через него уже подключать обычный широкополосный громкоговоритель, наушники или другую нагрузку (разъём «выход»). Тумблер позволяет переключатся между ними: в положении «Работа» сигнал идёт на резонансный громкоговоритель, а в положении «Пропуск» сигнал уходит дальше на разъём «выход».

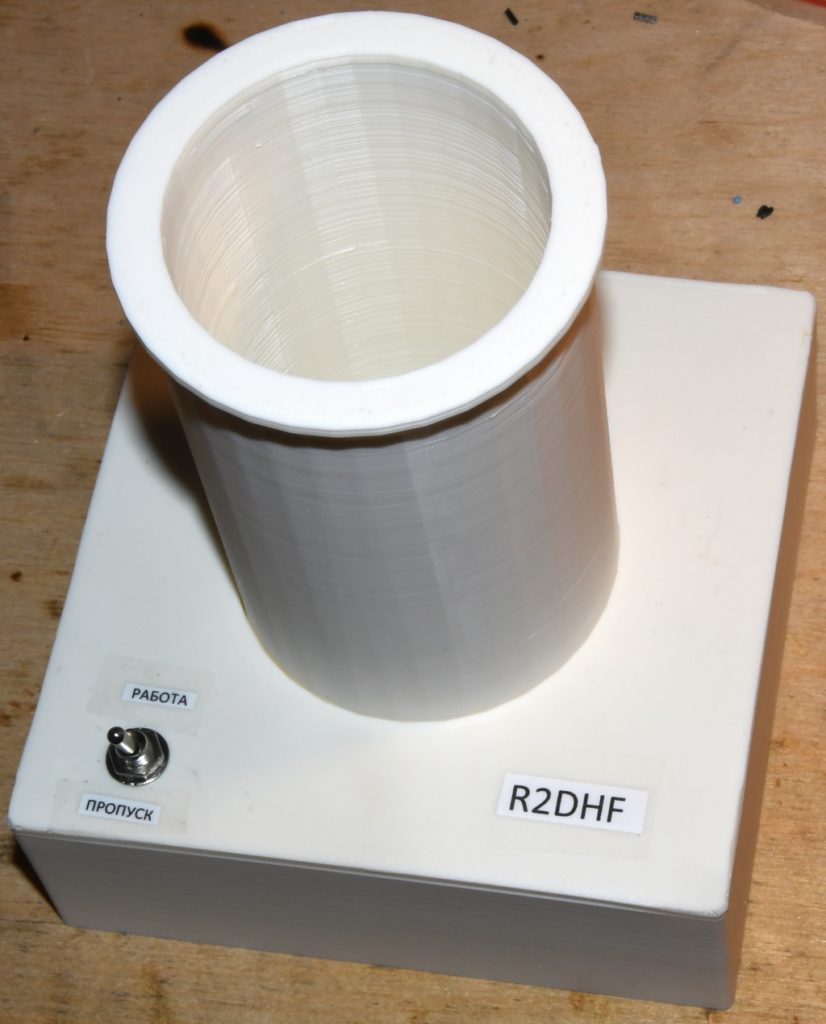

Окончательно собранный резонансный громкоговоритель.

Ссылка на модель для 3D-принетра.
