Здесь я перечислю всё, что мне потребовалось для сборки трансивера.

Заказал платы нужных мне версий на JLCPCB (https://jlcpcb.com/). GERBER-файлы для каждой платы:
— Радиомодуль.
Заказал компоненты для сборки всего трансивера, по ВОМ-файлу (Bill of Materials/Список компонентов). Сам файл я взял из группы в телеграме (https://t.me/TRX_Wolf) или на сайте Дмитрия UA3REO (https://ua3reo.ru/tag/transiver-ua3reo/) . Немного переделал его в другой вид, чтобы можно было ещё вести контроль сборки по нему. Также занимался ручной выверкой BOM для моих версий плат на соответствие со схемой. Всё что я собрал в итоге отражено в этом файле (ссылка на BOM-файл).
Это первый мой опыт по сборке сложного электронного устройства и, изначально я рассчитывал собрать всё, просто запаяв компоненты в соответствии с разводкой плат (Архив) и BOM’ом. Но, с учётом того, что «Волк» — проект, находящийся в развитии, да и качество компонентов не идеальное, однозначно могу сказать, что необходимо также уметь читать СХЕМУ, разбираться в том, что собираешь, понимать протекающие процессы и уметь искать неполадки в аппарате. В телеграм канале люди помогут и подскажут, но это долго с одной стороны, а с другой не хочется отвлекать людей очевидными вопросами. Сборка трансивера — хороший способ заняться самообразованием в этой области.

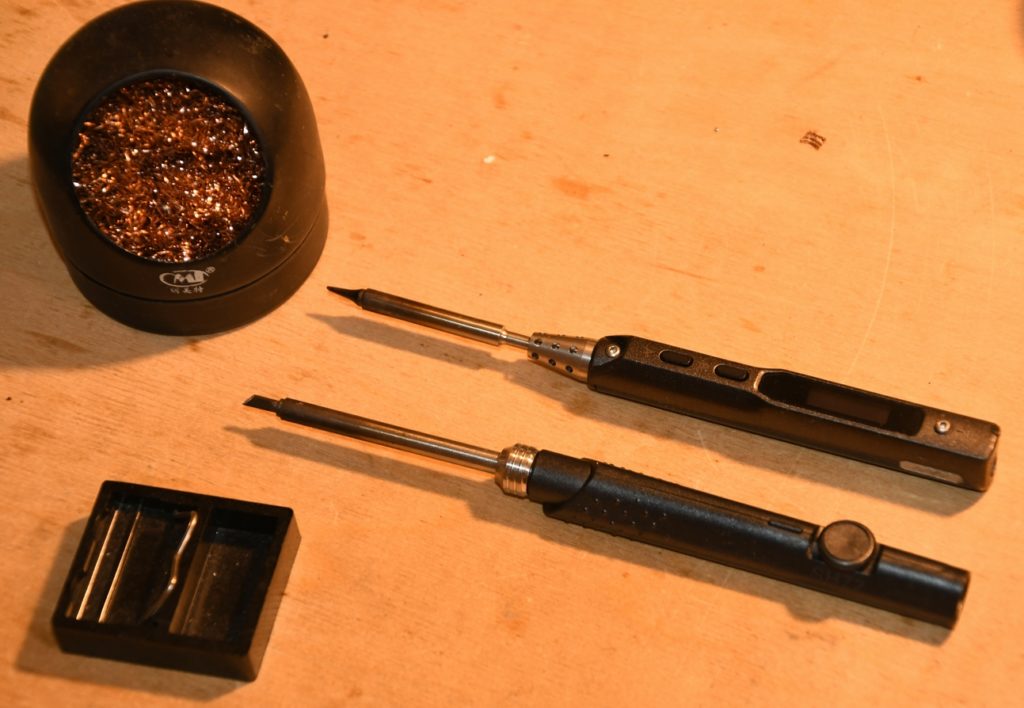

Паяльники TS-100 и SH-72, использовал оба чтобы не переставлять жала. Если оставить только один, то SH-72 лучше в простоте работы и, конечно, стоимости. Конечно, SH-72 надо доработать, как, например, рассказано у Alexgyver (https://youtu.be/xlJcINM7J_Q?t=401 )

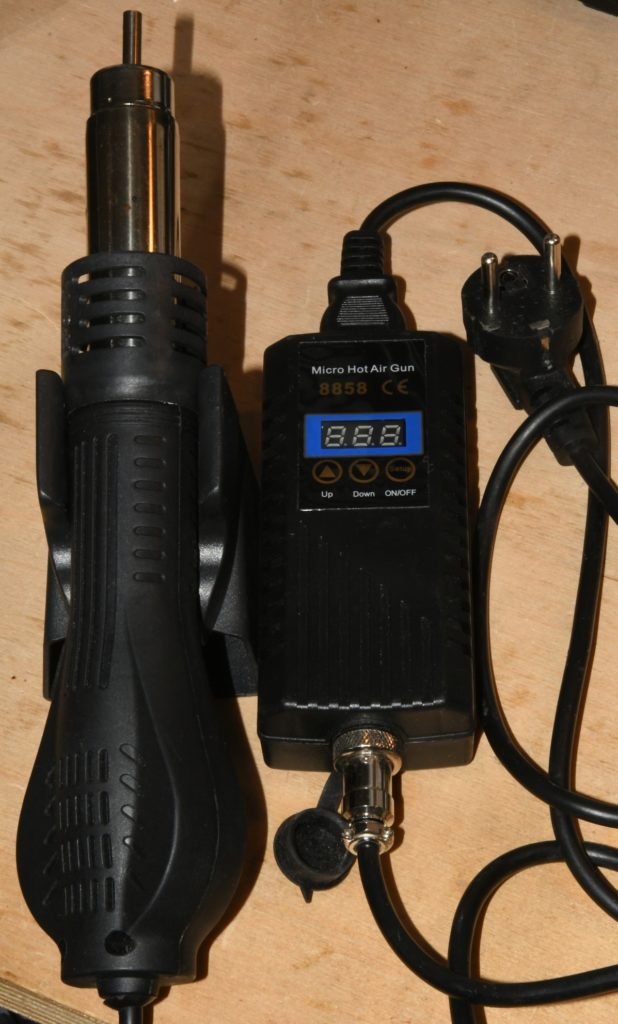

Паяльный фен, “Micro Hot Air Gun”, незаменимая вещь в трансиверостроении

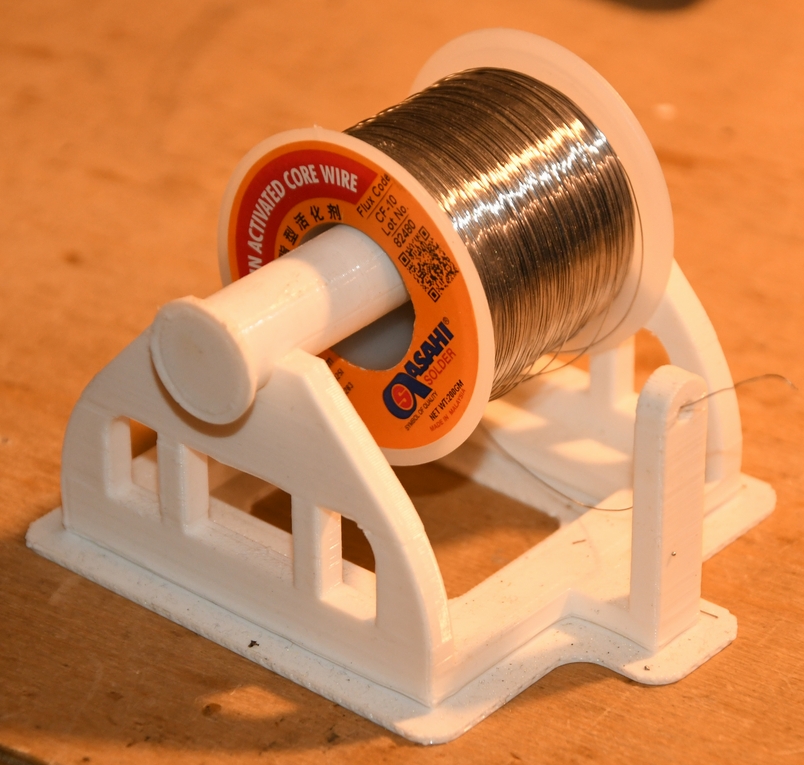

Припой, Asahi 60/40 0,26 mm флюс внутри CF-10:

Флюс для пайки Союз, от Романа Гребенникова (https://www.youtube.com/channel/UCYx5MmYzrWC24F_m3ixqS7A ). Использую практически везде, заказал ещё банки на будущее.

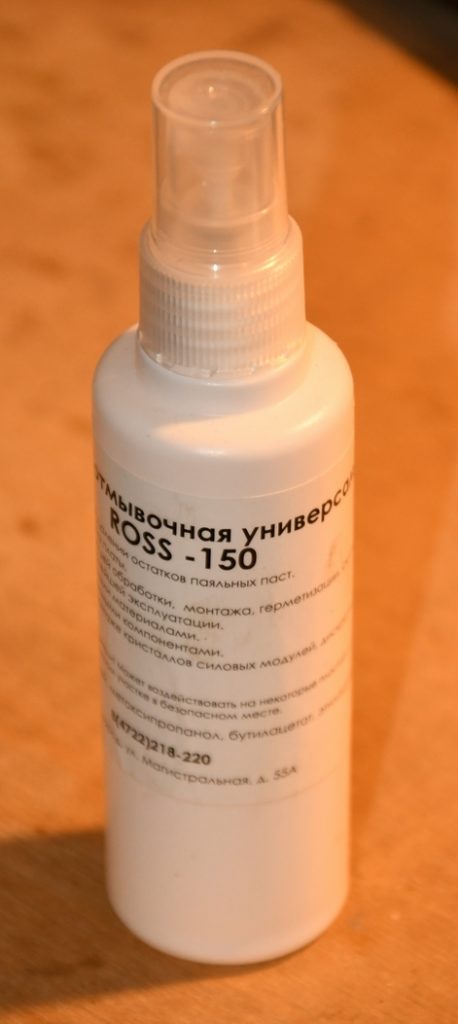

Жидкость для смывки флюса ROSS-150. Отмывал разным, хорошо работал изопропиловый спирт, но в итоге остановился на этой жидкости.

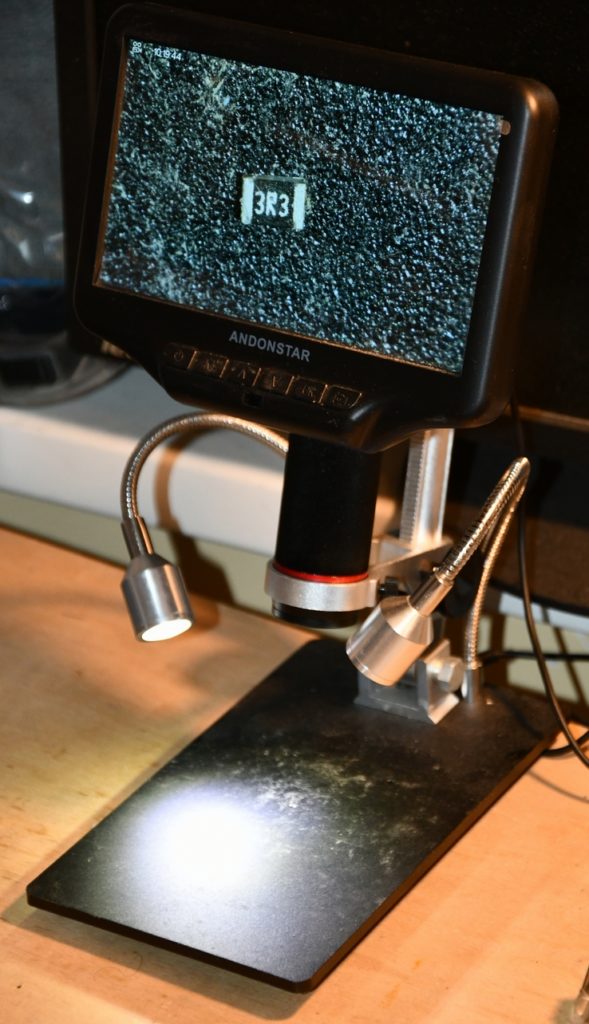

Паяльный микроскоп ANDONSTAR AD-407, без него мне было бы очень сложно паять SMD-компоненты и микросхемы. Увеличение минимум должно быть 20х на мой вкус. Микроскоп с экраном мне больше подошёл чем оптический, так как при работе с ним не напрягается зрение и сидеть можно с прямой спиной. Изображение можно вывести на большой экран.

Держатели для плат, делал из грузил, крокодилов и медной проволоки. Без них не смог бы паять под микроскопом:

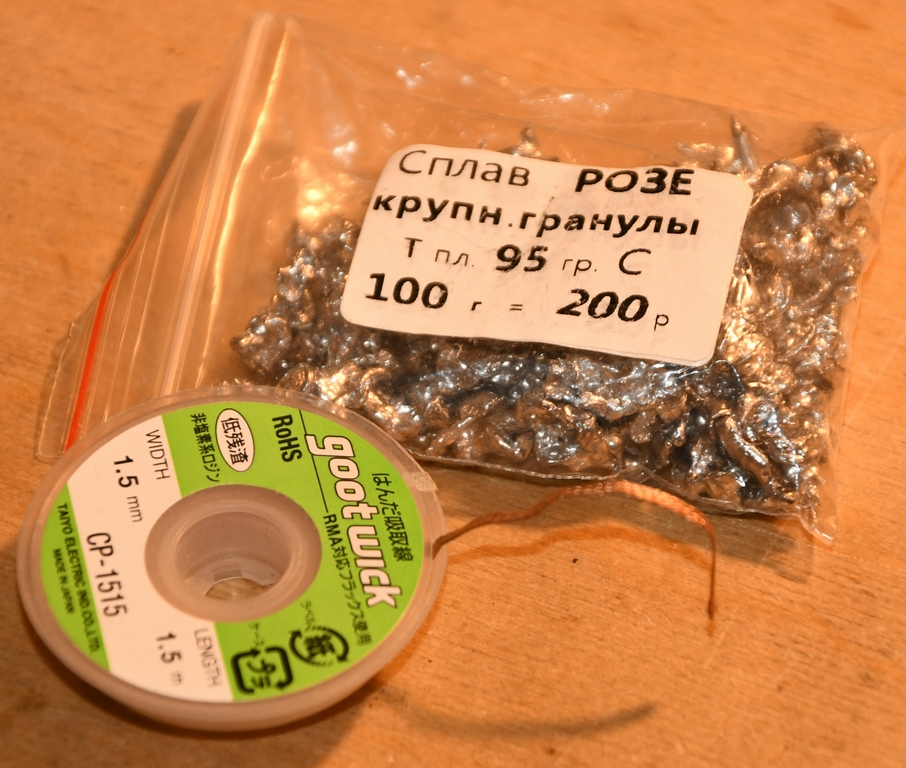

Сплав Розе и плетёнка для выпайки, без них никак, а вот оловоотсос не пригодился

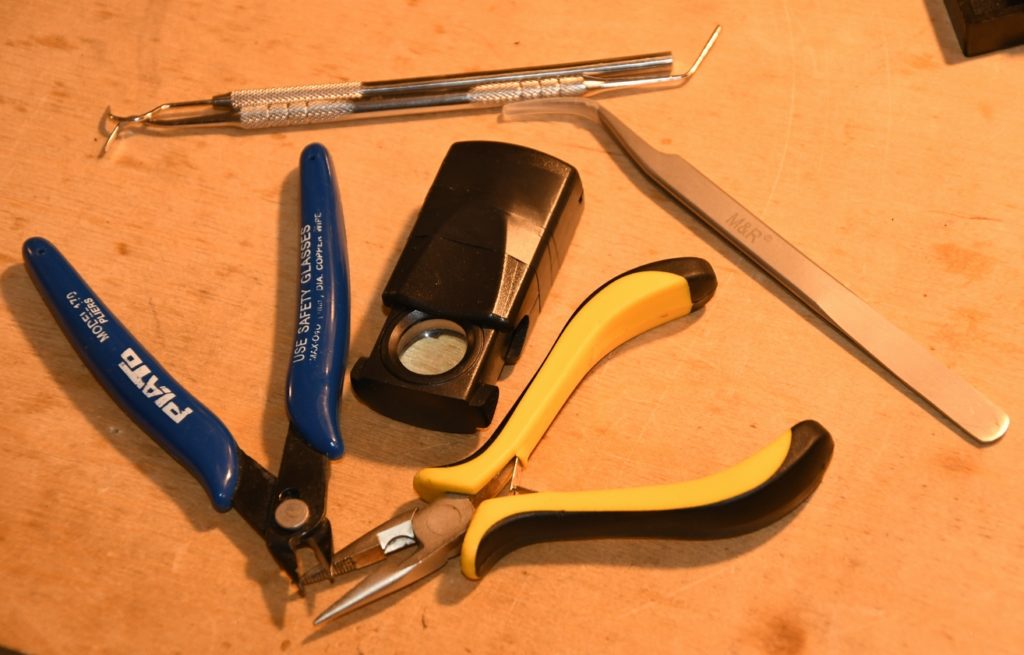

Всякие инструменты кучей, среди них лупа 30х китайских крат с подсветкой – одного микроскопа оказалось мало

Третья рука с четырьмя пальцами и глазом

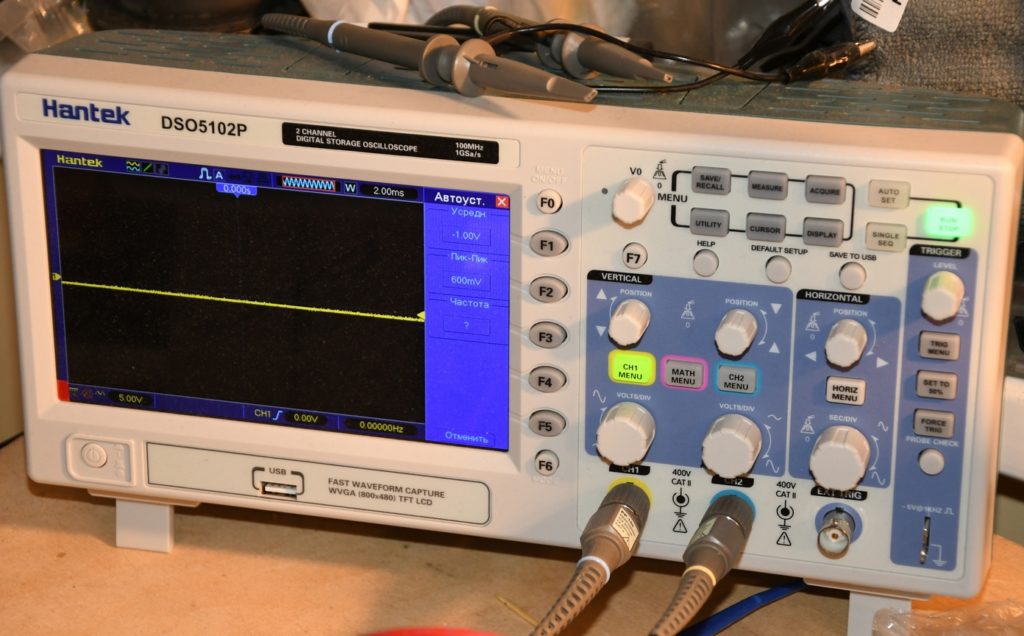

Осциллограф, HANTEK DSO5102P

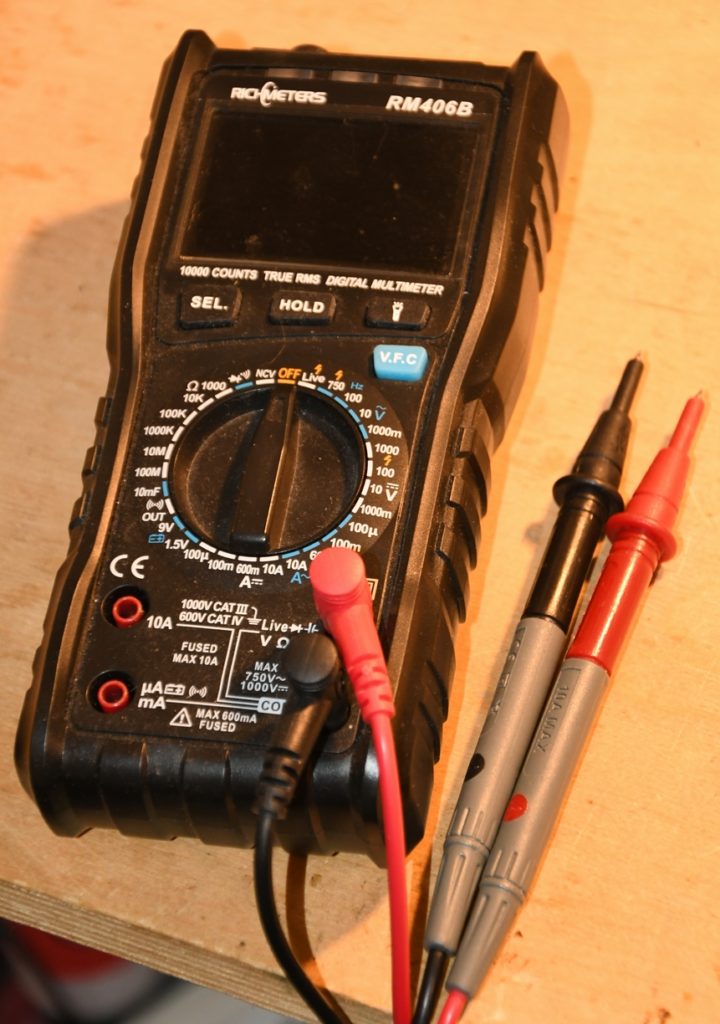

Мультиметр Richmeters RM406B, измерения происходят быстро и более-менее точно.

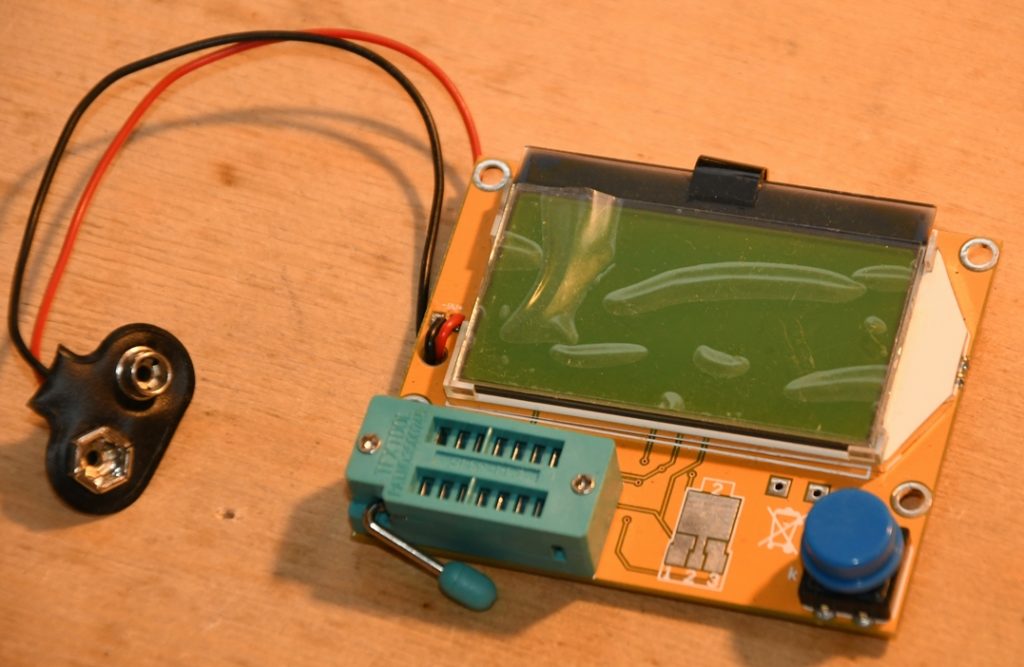

Универсальный тестер компонентов LCR-T4, проверял какие возможно компоненты перед монтажом

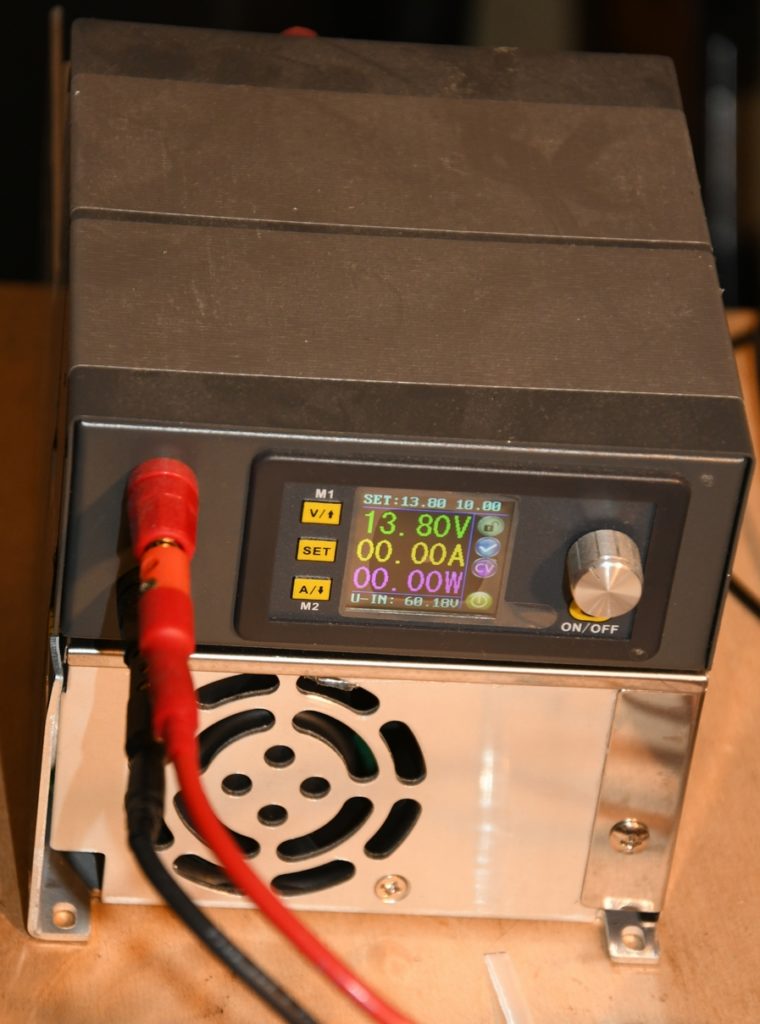

Блок питания RD DPS5020, подглядел у Дмитрия Коржевского (https://youtu.be/YlMt7uDzUbM?t=2711 ).
